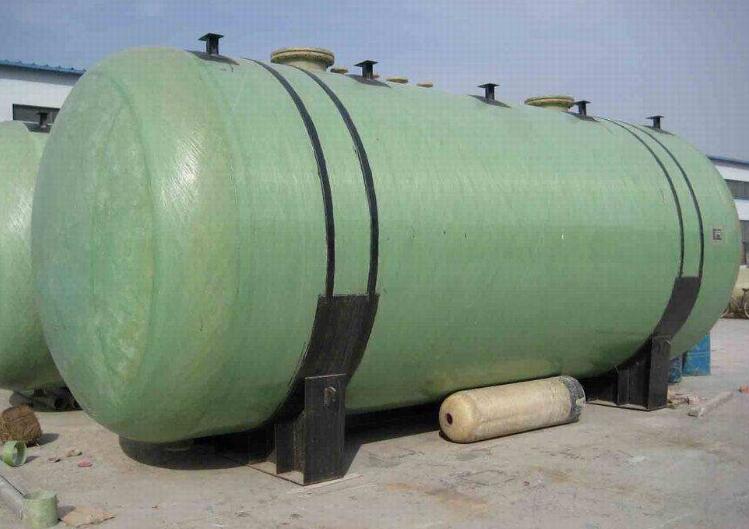

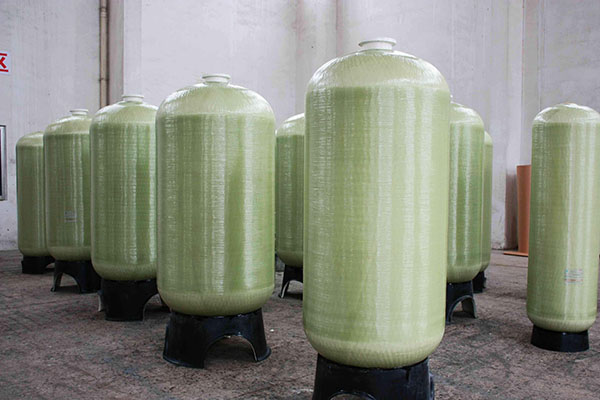

玻璃鋼罐內部的結構以及內襯制作

專業生產的玻璃鋼罐器壁分外內表面層、次內層、強度層和外表面層。

1.玻璃鋼罐內襯層

玻璃鋼罐內襯層由內表面層和次內層組成，基體應采用雙酚A型不飽和聚酯樹脂、乙烯基酯樹脂等耐腐蝕性能優良的樹脂。增強材料為玻璃纖維表面氈、玻璃纖維短切原絲氈及玻璃纖維無捻粗紗布等。增強結構形式如表所示。

2.玻璃鋼罐強度層

由通用型不飽和聚酯樹脂作基體，玻璃纖維無捻粗紗布為增強材料。樹脂含量為45%-50% ，該層厚度由設計計算確定。

3.玻璃鋼罐外表面層

由耐候性能優良的不飽和聚酯樹脂作基體，玻璃纖維表面氈或玻璃纖維無捻粗紗布（厚度小于0.16mm）作增強材料，樹脂含量大于55% ，該層厚度為0.2-0.5mm 。

4.玻璃鋼罐滲透現象

在設計時，首先要對使用全玻璃鋼貯罐（槽）或玻璃鋼貼面作一選擇。滲透率是流體分子質量及滲透途徑的函數，由于水和一些分子質量較小的液體在玻璃纖維氈污水流速較快（如水分子質量為18，相形之下硫酸分子質量為98，是水的5.4 倍），襯里兩面的溫差是活動動力之一。

降低滲透率和熱膨脹系數是進步玻璃鋼襯里穩定性能，避免貼面剝離、斷裂的重要內容。

在制造村里的樹脂中間加進適量填料則是增強村里穩定性能的有效措施，由于加進填料可以減少水分活動速度，從而降低了滲透率，又可降低熱膨脹系數，從而進步襯里熱穩定性，同時又便于修補，能取一石三鳥之效。

制作合格玻璃鋼內襯的關鍵是封頭與筒體的連接。封頭與筒體宜采用承插膠接，因?yàn)槌胁迥z接接頭具有接頭處強度高、承受內壓性能好、不易滲漏、裝配方便等優點。只要承插結構合理，使用后一般不會滲漏。承插膠接接頭依賴于樹脂膠泥和外包玻璃鋼增強層防滲。其中膠泥涂在承口和插口之間，起著第一道防線作用。它由樹脂加填料配制而成，樹脂起著粘接與防滲作用。要求其具有良好的韌性和較高的粘接力，因此應多采用環氧樹脂作為膠泥。在第一道防線破壞后，防滲主要依靠外包玻璃鋼增強層。該層由玻璃纖維制品和樹脂組成。其中玻璃纖維制品如氈和布的纖維間有空隙，不能防滲，玻璃鋼冷卻塔只能起增強作用。樹脂則充滿纖維間空隙，粘接纖維并使其成為一整體，因而防滲作用主要由樹脂承擔。
